HTFC柜式離心排煙風機箱選用要點

1. HTFC柜式離心排煙風機箱選用控制參數為風量、全壓、效率、噪聲以及電機功率等。有離心式和軸流式。

2. 通風機由于設置了HTFC柜式離心排煙風機箱，有利于消聲。

3. 通風機選型時，應考慮管路系統的漏風損失、計算誤差，以及通風機實際風量、風壓的負偏差，一般采用風量為1.05~1.1，風壓為1.10~1.15 的安全系數。但也不采用過大，以防止通風機長期處在低效率區運行。

4. 注意管網阻力特性與通風機特性的匹配關系。為使通風機能穩定運行，應使通風機在其最高效率點附近工作, 通風機的工作點位于性能曲線中全壓峰值點的右側(即大風量側，且一般位于全壓峰值的80%)。

HTFC柜式離心排煙風機箱施工安裝要點

1. 通風機應盡可能布置在地坪上或平臺上，以便維護和檢修;離心通風機當配用的電機功率小于或等于75kW時，可不裝設僅為啟動用的閥門。當因排送高溫煙氣或空氣而選擇離心鍋爐引風機時，應設啟動用的閥門，以防冷態運轉時造成電機過載。

2. 通風機安裝臺座(基礎)應具有足夠的強度、穩定性和耐久性，臺座的振動應滿足下列規定:

1) 基礎裝置的自振頻率不得大于電機和通風機轉速的1/3。

2) 通風機運轉時的振動速度與通風機靜止時的振動速度的差需大于3倍以上。

3. 通風機進出口與風管之間連接，應設柔性接頭。進風管、出風管等裝置應有單獨支撐，并由基礎或與建筑物其他構件支撐牢固，機殼不應承受其它機件的重量。

4. 通風機安裝在建筑物構件上時，應采取隔振措施。

HTFC柜式離心排煙風機箱特點

1、品種、規格多、風量、風壓選擇范圍廣;

2、配有多方位進出風口，機組可采用吊頂式、落地式安裝，便于安裝同時利于工程設計;

3、機組具有噪聲低、震動小、風量大、體積小;

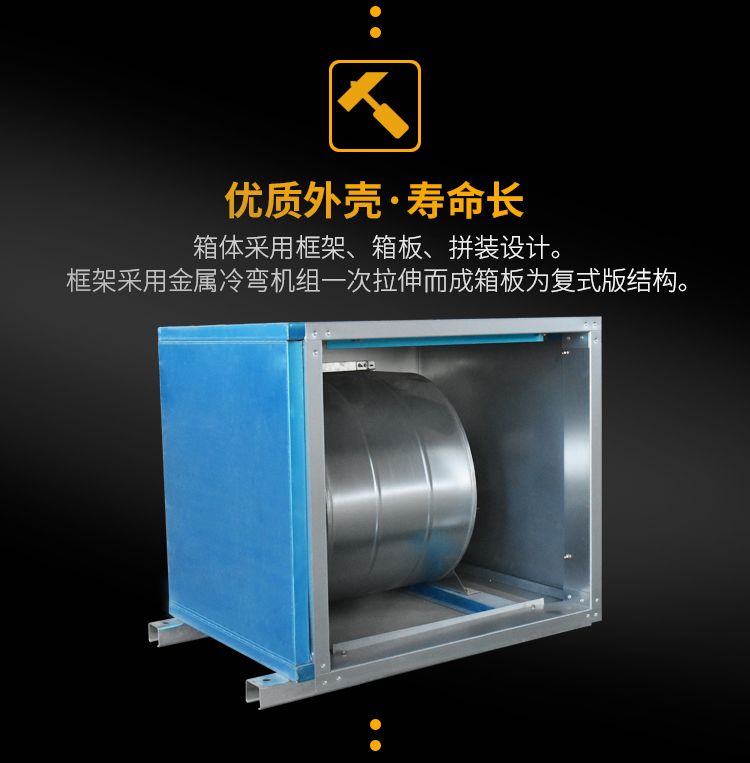

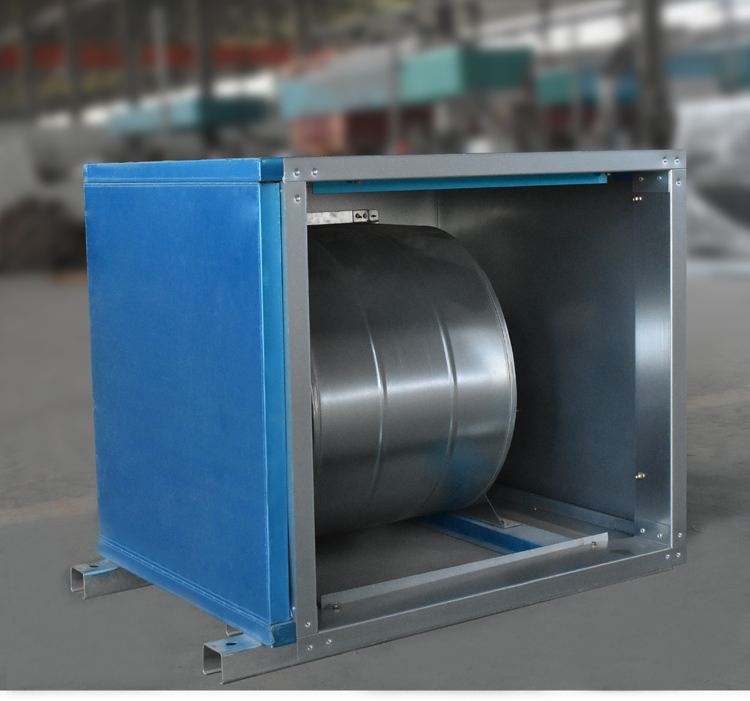

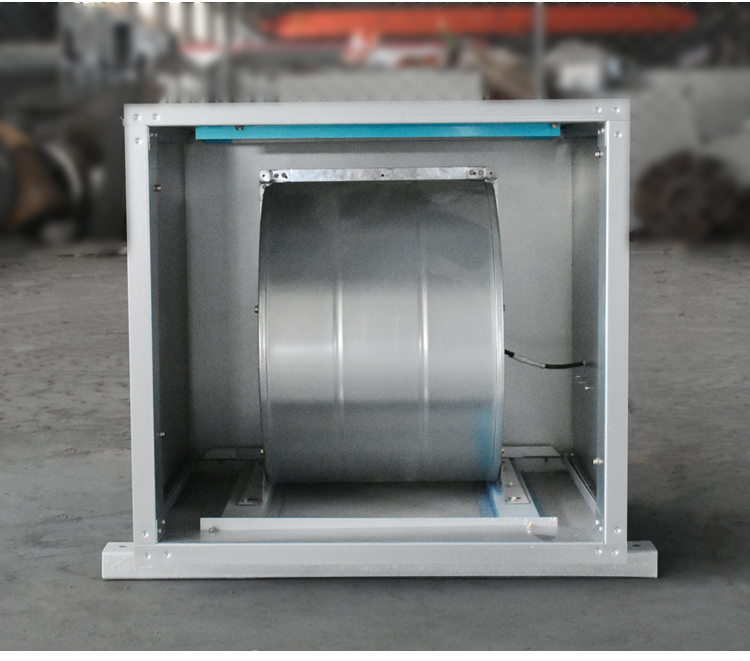

4、采用全金屬可拆卸框架和內帖隔熱吸聲板，可現場拆裝，安置靈活;

5、HTFC柜式離心排煙風機箱有消防排煙型和通風型兩種類型。消防排煙型采用耐高溫結構板、電動機及傳動部件均安置在HTFC柜式離心排煙風機箱外端，可排放280℃以上的高溫煙氣連續運行100分鐘以上。

HTFC柜式離心排煙風機箱安裝的注意事項

a、風機的基礎要求水平、堅固，且基礎高度≥200mm。

b、風機與風管采用軟管(柔性材料且不燃燒)連接，長度不宜小于200mm、管徑與風機進出口尺寸相同。為保證軟管在系統運轉過程中不出現扭曲變形，應安裝的松緊適度。對于裝在風機吸入端的帆布軟管，可安裝稍緊些，防止風機運轉時被吸入，減少帆布軟管的截面尺寸。

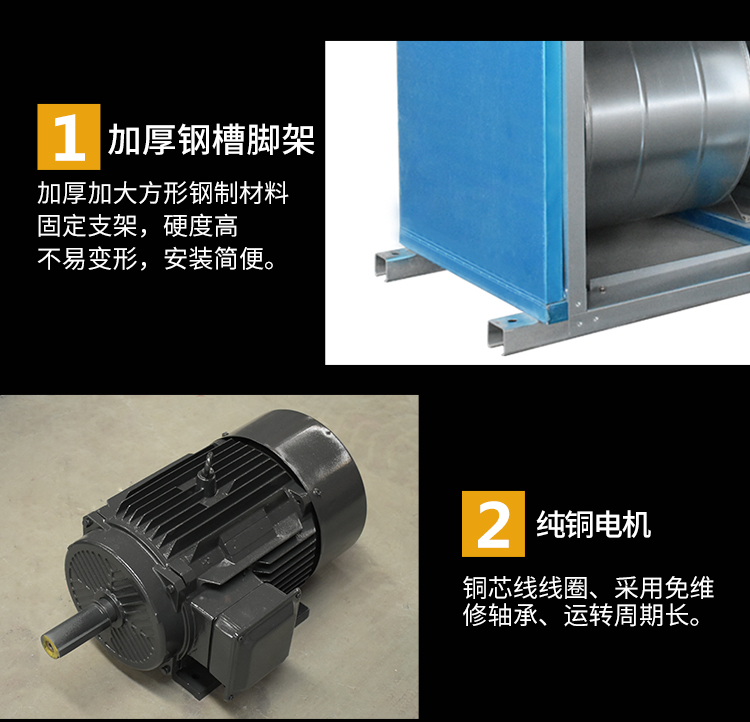

c、風機的鋼支架必須固定在混凝土基礎上，風機其鋼支架與基礎之間必須增加橡膠減振墊。全部風機及電動機組件都安裝在整塊的鋼支架上，鋼地架安裝在基礎頂部的減振墊上，減振墊最好用多孔型橡膠板。

d、風機出口的管徑只能變大、不能變小，最后出風口要安裝防蟲網，偏向上出風時須增加風雨帽。
